空气过滤器(JM-KQ)适用于中小流量气体中杂质的滤除,分为空气过滤器JM-KQI型和空气终端过滤器JM-KQII型两种。

产品介绍

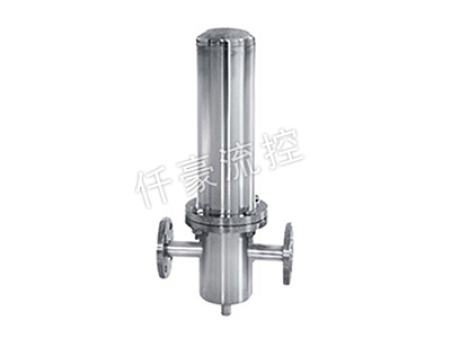

空气过滤器(JM-KQ)


空气过滤器概述

空气过滤器(Air Filter)是指空气过滤装置,一般用于洁净车间,洁净厂房,洁净手术室、实验室及洁净室,或者用于电子机械通信设备等的防尘。有粗效过滤器,中效过滤器,高中效过滤器及亚及过滤器共五种型号。各种型号有不同的标准和使用效能。在气动技术中,空气过滤器、减压阀和油雾器称为气动三大件。为得到多种功能往往将这三种气源处理元件按顺序组装在一起,称为气动三联件。用于气源净化过滤、减压和提供润滑。

三大件的安装顺序按进气方向依次为空气过滤器、减压阀、油雾器。三大件是多数气动系统中不可缺少的气源装置,安装在用气设备近处,是压缩空气质量的最后保证,其设计和安装,除确保三大件自身质量外,还要考虑节省空间、操作安装方便、可任意组合等因素。


空气过滤器作用

从气源出来的压缩空气中含有过量的水汽和油滴,同时还有固体杂质,如铁锈、沙粒、管道密封剂等,这些会损坏活塞密封环,堵塞元器件上的小排气孔,缩短元器件的使用寿命或使之失效。空气过滤器的作用就是将压缩空气中的液态水、液态油滴分离出来,并滤去空气中的灰尘和固体杂质,但不能除去气态的水和油。


空气过滤器应用领域

空气过滤器广泛用于石油、化工、冶金、电力、机械、轻工、纺织、汽车制造、电子、食品、医药、生化、国防、科研等需要压缩空气净化的其它行业和部门。


空气过滤器原理

1、空气过滤器的结构如左图所示 从进口流入的压缩空气,被引进导流板

2、导流板上有均匀分布的类似风扇扇叶的斜齿,迫使高速流动的压缩空气沿齿的切线方向产生强烈的旋转,混杂在空气中的液态水油和较大的杂质在强大的离心力作用下分离出来,甩到水杯的内壁上,流到水杯的底部。除去液态水油和较大杂质的压缩空气,再通过滤芯

3、的进一步过滤,清除微小的固态颗粒,然后从出口输出清洁的压缩空气。伞形挡水板⑸将水杯分隔成上下两部分,下部保持压力静区,可以防止高速旋转的气流吸起杯底的水油。聚集在杯底的水油从排水阀放掉。空气过滤器必须竖直水杯向下安装。
